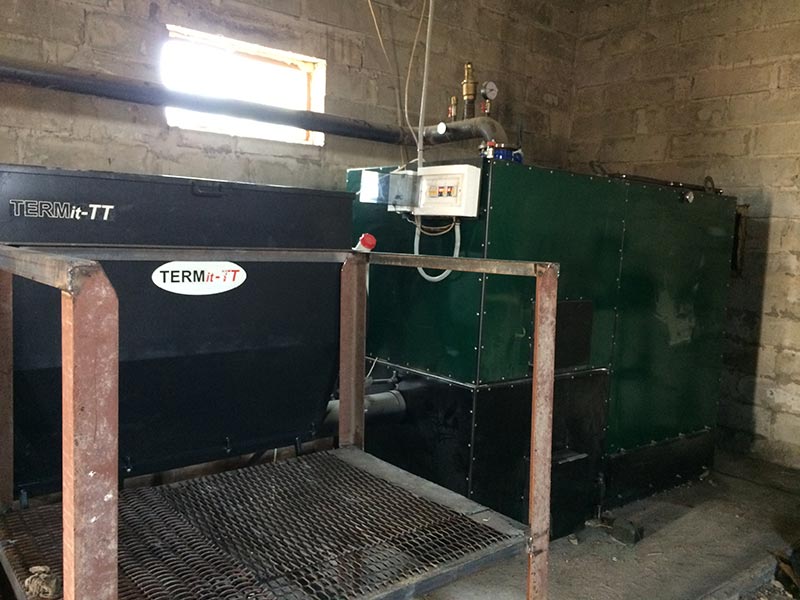

Котел «TERMit-TT» (газогенераторный) это экономичный котел, предназначенный для обогрева жилых и производственных помещений, в которых оборудована система отопления с естественной или принудительной циркуляцией теплоносителя. Топливом для котла могут служить опилки, отходы зернопроизводства, пилеты, щепа древесная.
1.Конструкция

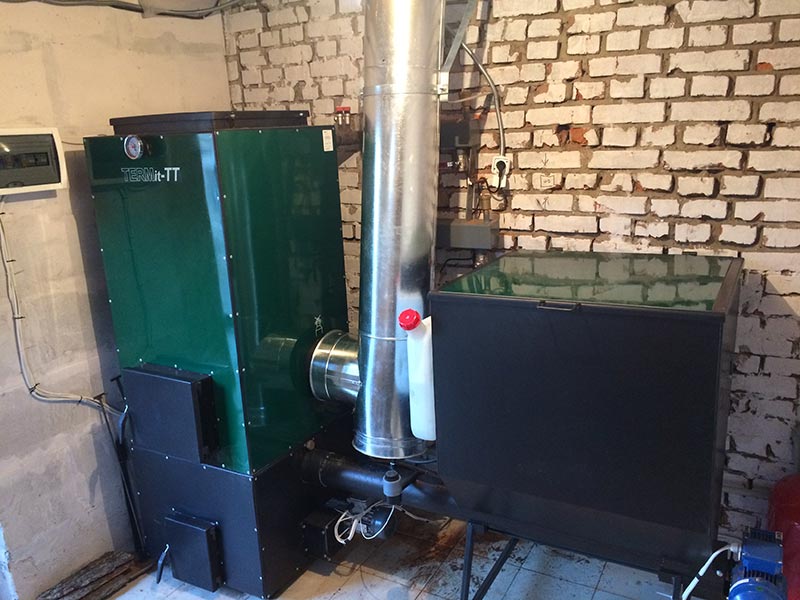

Котел состоит из четырех основных модулей.

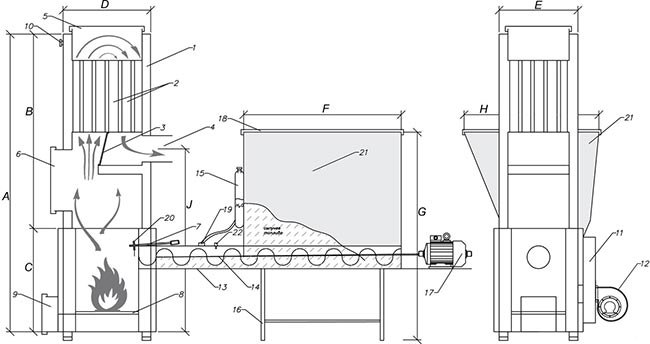

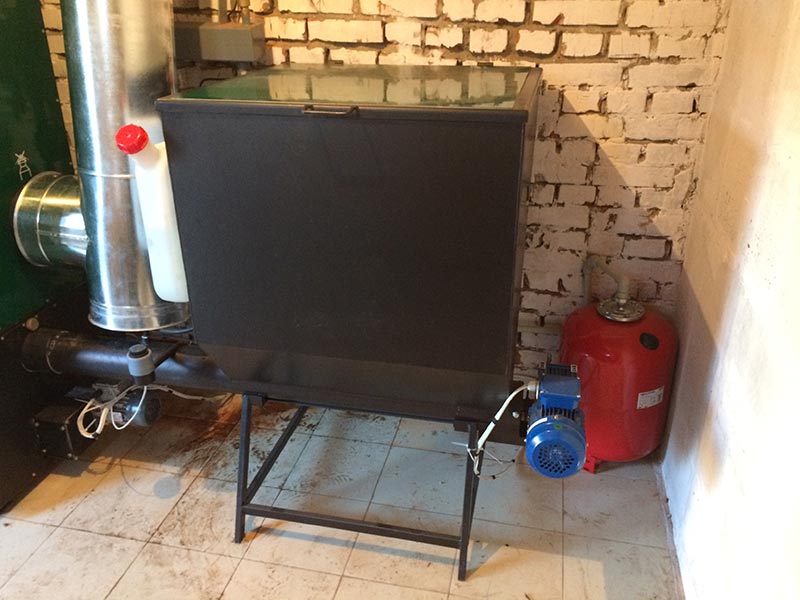

1.1 Бункер с автоматической подачей топлива (рис.1) включает в себя: корпус бункера (21), шнек (14), механический привод (17), блок противопожарной системы (15, 19, 22)
1.2 Газогенератор (рис. 1) состоит из внешнего металлического корпуса (7), огнеупорной камеры сгорания, вентилятора подачи воздуха (12), колосниковой решетки (8), и фланца присоединения кожуха шнека.
1.3 Теплообменник (рис.1) состоит из корпуса (1), люка для чистки дымогарных труб (5) и дверцы топочной камеры (6).

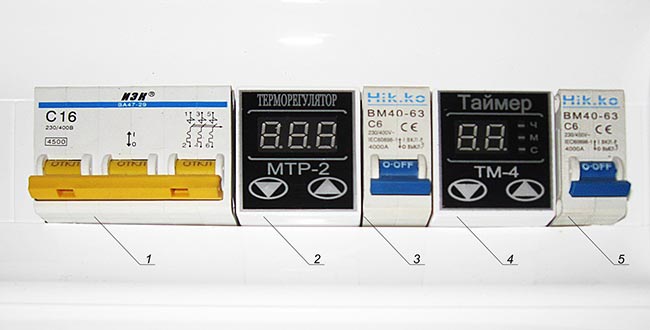

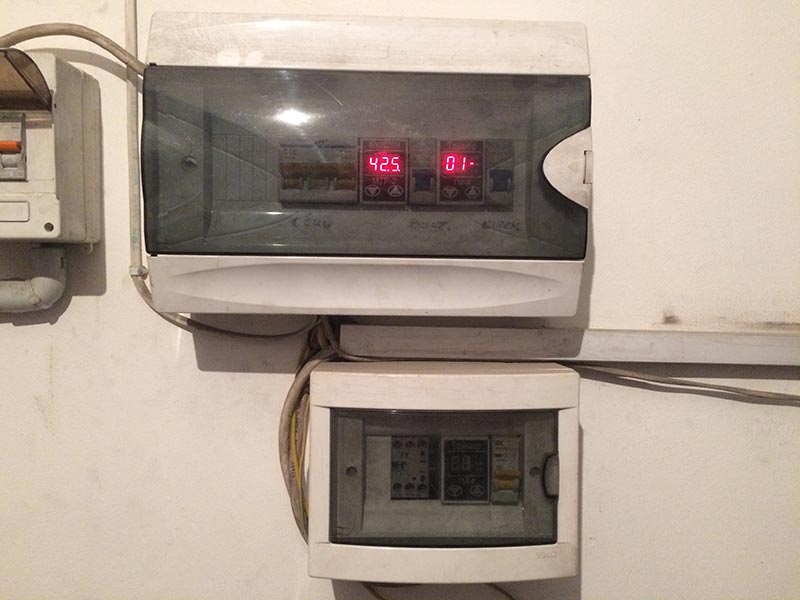

1.4 Блок управления (рис.2) состоит из общего автоматического защитного выключателя (1), пускателя, терморегулятора МТР-2 (2), автоматического выключателя вентилятора (3), таймера МТР-4 (4) и автоматического выключателя привода подачи топлива (5). Блок управления служит для коммутации системы подачи топлива и вентилятора, в зависимости от установленных режимов и информации с датчиков. Блок управления дает возможность в автоматическом режиме управлять температурой теплоносителя на выходе из котла и количеством подаваемого топлива.
2.Принцип работы
Сыпучее топливо засыпается в бункер, из бункера топливо подается шнеком в газогенератор, где происходит процесс его газификации. Для правильного процесса газификации в камеру газогенератора подается воздух с помощью вентилятора. Факел огня поступает в теплообменник, где происходит нагрев теплоносителя до заданной температуры. Работой всей системы руководит блок управления, который реализует заданную программу. В связи с тем, что в топливе могут находиться минеральные загрязнения в виде песка, земли, глины в процессе эксплуатации могут образовываться шлаки на решетках и внутренних стенках. Это приводит к снижению КПД Газогенераторного котла, поэтому камеру необходимо периодически чистить.

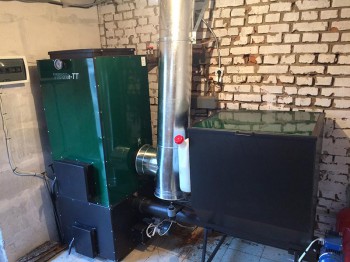

3.Установка котла.
Производитель поставляет котел в разобранном виде. Все элементы котла должны быть установлены на горизонтальную площадку, выполненную из негорючих материалов (бетон, асфальт, керамическая плитка). Первым устанавливается газогенератор, затем сверху на него устанавливается теплообменник. Место соединения уплотняется при помощи базальтового шнура (идет в комплекте с котлом).
Бункер с автоматической подачей топлива присоединяется к газогенератору со стороны, на которой установлен фланец присоединения кожуха шнека.
Блок управления закрепить на стене в удобном и доступном месте. Подсоединить кабель питания к клеммам автоматического защитного выключателя. Подсоединить кабель вентилятора к блоку управления. Датчик температуры закрепить на выходе теплоносителя из котла. Кабель двигателя подачи топлива подсоединить к выходным клеммам пускателя. Подать питание, включив основной автоматический выключатель (№1, рис.2), включить автомат вентилятора (№3,рис.2) и автомат механизма подачи топлива (№5,рис.2). Должны активироваться табло блока управления. Настройки терморегулятора МТР-2 и таймера ТМ-4 произвести в соответствии с инструкциями по настройке.
Газогенераторный котел TERMit-TT оборудован системой пожаротушения.
Противопожарная система состоит из терморегулятора, звуковой сигнализации, штуцера пожаротушения и емкости с водой.
Перед запуском котла необходимо заполнить емкость с водой на 1/3 объема (3 л.). Штуцер (19) выкрутить, заплавить парафином и вкрутить обратно. Терморегулятор выставить на температуру 70 °C. Звуковую сигнализацию нужно установить в таком месте, чтобы в случае срабатывания сирены было слышно звуковой сигнал.

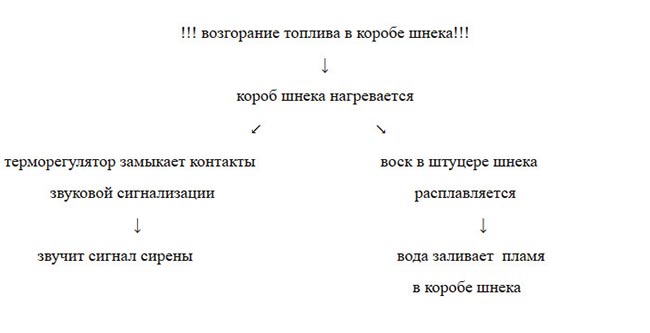

Принцип работы противопожарной системы:
После срабатывания противопожарной системы необходимо вновь заполнить емкость водой и заплавить штуцер парафином.
